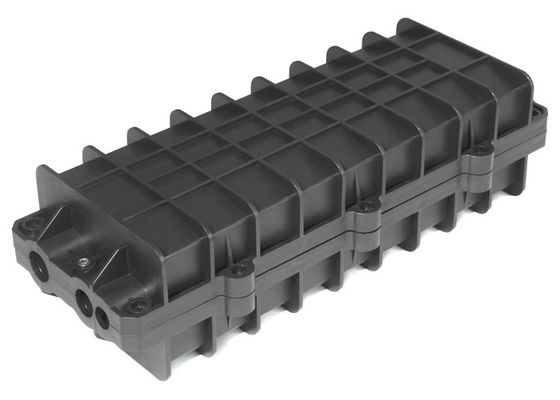

Materiał PP Obudowa splotu światłowodowego FOSC GPJ 96

Czarny splot FOSC Zamknięcie światłowodowe GPJ 96 Zabezpieczenie napowietrzne z rdzeniem kopułkowym

Podanie:

    Zamknięcie światłowodowenadaje się do bezpośredniego i rozbieżnego (jeden punkt dwa, jeden punkt trzy) różnych typów, strukturalnych kabli światłowodowych (jedno włókno i wstążka) o średnicy φ23 mm, napowietrznych, rurociągów, bezpośredniego zakopania i układania w studni.Jednocześnie nadaje się również do podłączenia wszystkich plastikowych lokalnych kabli telefonicznych

Cechy konstrukcyjne:

1. Wszystkie wskaźniki wydajności tego produktu spełniają wymagania krajowej normy YD / T814-1996.

2. Skrzynka zewnętrzna wykonana jest z importowanych tworzyw konstrukcyjnych o wysokiej wytrzymałości (ABS), formowanych wtryskowo pod wysokim ciśnieniem z dodatkiem środków przeciwstarzeniowych, a kształt jest prostokątny o niewielkiej wadze, dużej wytrzymałości mechanicznej, dużej odporności na korozję , odporność na wyładowania atmosferyczne, długa żywotność itp. Cechy.

3. Zewnętrzny korpus puszki i wlot kabla są uszczelnione gumą silikonową, która zapewnia niezawodne uszczelnienie i jest łatwa do wielokrotnego otwierania i ponownego użycia bez strat.

4. Unikalna konfiguracja wtyczki umożliwia użytkownikom dokonywanie elastycznych wyborów w oparciu o rzeczywistą liczbę używanych kabli optycznych.

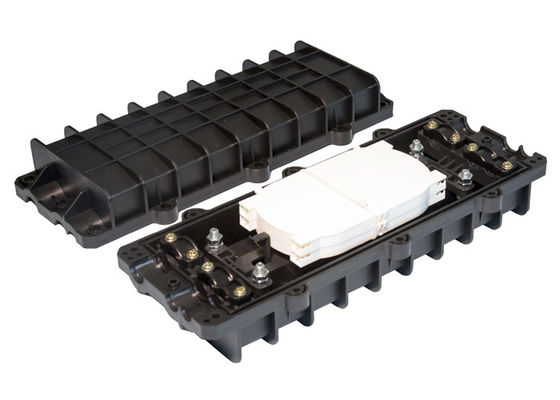

5. Nałożona konstrukcja taca z połączonych włókien i plastikowa rama główna w pudełku sprawiają, że izolacja jest bardziej niezawodna, rozszerzenie pojemności i uziemienie kabla optycznego są elastyczne, wygodne i bezpieczne.

6. Metalowe elementy i elementy mocujące na zewnątrz pudełka są wykonane ze stali nierdzewnej, co zapewnia wygodę i umożliwia ponowne użycie w różnych środowiskach.

Główne dane techniczne:

• 1. Wymiary (mm):	420 × 150 × 110
  2. Waga:	1,6 kg
  3. Promień krzywizny światłowodu:	≥40 mm
  4. Dodatkowa utrata dysku światłowodowego:	≤0,01 dB
  5. Zachowana długość światłowodu:	≥1,6 m
  6. Maksymalna pojemność włókna: pojedyncze włókno:	96 rdzeni
  7. Obowiązujący zakres temperatur:	-40 ~ 70
  8. Ciśnienie przeciwboczne:	≥ 2000 N / 10 cm
  9. Odporność na uderzenia:	≥20N.m

Operacje:

    1. Otworzyć i zdjąć kabel optyczny, zdjąć osłonę zewnętrzną, wewnętrzną i rurkę termokurczliwą, oczyścić i usunąć pastę wypełniającą olej z kabla i pozostawić włókno o długości 1,1 do 1,6 mi stalowy rdzeń od 30 do 50 mm.

2. Zamocuj kartę kabla kompresyjnego, aby zamocować kabel optyczny, i jednocześnie zamocuj kabel optyczny, aby wzmocnić stalowy rdzeń.

3. Włókno światłowodowe jest wprowadzane do tacki do spajania, a rura termokurczliwa i rura termokurczliwa są zakładane na jeden z włókien światłowodowych, które mają być łączone.Po sklejeniu światłowodu radiator i rura do zgrzewania termicznego są przemieszczane i umieszczany jest rdzeń wzmocniony stalą nierdzewną (lub kwarcem).Umieść splot światłowodowy w środku rury ochronnej światłowodu, odpowiednio podgrzej rurkę ochronną i połącz światłowód i rurkę ochronną w jeden.Zabezpieczone złącze światłowodu jest zatrzaskiwane w szczelinie światłowodu (każdy dysk spawalniczy może być wyposażony w 12 rdzeni światłowodu).

4. Pozostałe włókna światłowodowe rozłóż równomiernie na dysku do łączenia światłowodów i ułóż zwinięte włókna światłowodowe za pomocą nylonowych opasek kablowych.Taca łączeniowa jest zwykle używana od dołu do góry.Po podłączeniu wszystkich światłowodów zakryj pokrywę górnej warstwy kasety spawów i zamocuj ją.

5. Zlokalizuj i użyj samodzielnie przewodu uziemiającego, zgodnie z wymaganiami projektu technicznego.

6. Owiń kabel optyczny taśmą samoprzylepną.Jednocześnie zamknąć wlot kablowy nieużywanej skrzynki połączeniowej wtyczką.Zamknij dwie części obudowy i ściśnij śruby ze stali nierdzewnej.Wymagane jest, aby naprężenia śrub były symetryczne i jednolite, aż do całkowitego dokręcenia.

7. Ustawić i zamocować wieszaki do układania zgodnie z wymaganiami dotyczącymi układania.
