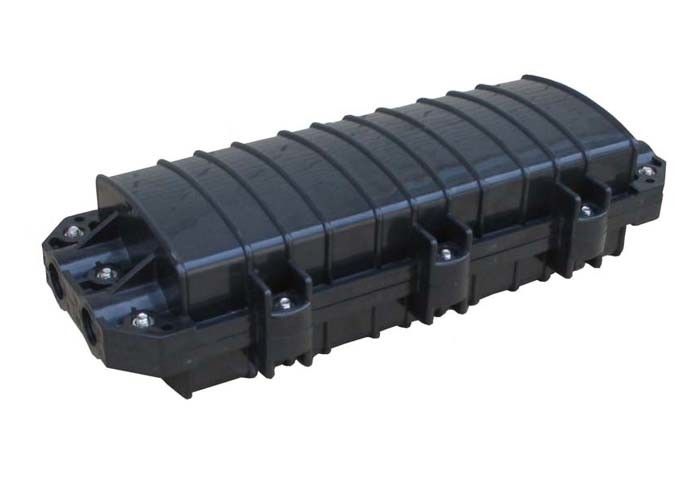

Zamknięcie światłowodowe z rdzeniem ABS 48, zamknięcie splotu optycznego

Dome GPJ Złącze światłowodowe Złącze 48-rdzeniowe FTTH IP68 Wodoodporne

Podanie:

      Produkt można nakładać w linii prostej i odgałęzionej(jeden na dwa, jeden na trzy)połączenia kabli światłowodowych o średnicy 17mm (φ), wszystkich typów i konstrukcji, układane napowietrznie, w rurociągu, pod ziemią lub w studni.W międzyczasie jest również stosowany do łączenia plastikowych kabli telefonicznych.

Cechy konstrukcyjne:

• Wszystkie indeksy nieruchomości są zgodne z krajową normą YD / T814-1996.
• Korpus obudowy jest wykonany z importowanych tworzyw konstrukcyjnych o wysokiej intensywności (ABS) i uformowany z tworzywa sztucznego formy pod wysokim ciśnieniem.Ma kształt prostokąta HALF, z zaletami w postaci mniejszej wagi, dużej intensywności mechanicznej, odporności na korozję, odporności na uderzenia piorunów i długiej żywotności.
• Korpus obudowy i wejście kablowe są uszczelnione samoprzylepną gumową nakładką (niewulkanizowaną) i uszczelnioną taśmą.Niezawodne uszczelnienie.Można go ponownie otworzyć i łatwo utrzymać.
• unikalne rozmieszczenie 2 różnych pętli kablowych (φ12,5,φ17) umożliwia dobór innej średnicy zewnętrznej w zależności od aktualnych warunków, co zwiększa niezawodność uszczelnionego wejścia kablowego.

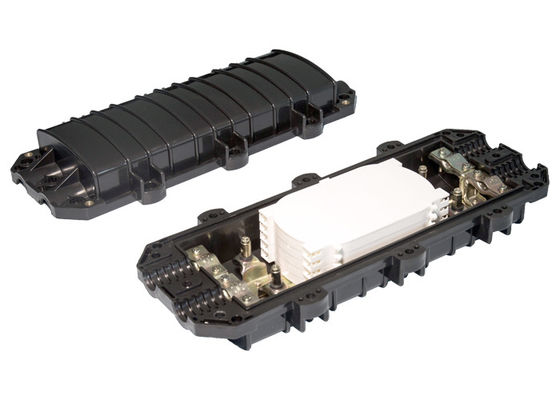

• Nakładająca się na siebie taca do topienia włókien i oddzielna izolacja uziemiająca sprawiają, że rozmieszczenie rdzeni, zwiększając pojemność i uziemiając kabel, jest elastyczne, wygodne i bezpieczne.
• Zewnętrzny element metalowy i element mocujący są wykonane ze stali nierdzewnej, dzięki czemu mogą być wielokrotnie używane w różnych środowiskach.
•

Główne dane techniczne:

• Rozmiar zewnętrzny: (długość × szerokość × wysokość) 435 × 190 × 120
• waga: 2,5kg
• promień nawijania światłowodu: ≥40mm
• dodatkowa utrata tacki z włókna: ≤0,01 dB
• długość włókna pozostawionego na tacy: ≥1,6 m
• pojemność włókien: pojedyncze: 96 rdzeni, w kształcie taśmy: 192 rdzenie
• temperatura pracy: - 40 ° C⁰C ～ + 70⁰do
• wytrzymałość na ściskanie boczne: ≥ 2000 N / 10 cm
• odporność na wstrząsy: ≥20 Nm
•

Operacje:

• Wybierz pętlę kablową o odpowiedniej średnicy zewnętrznej i przepuść ją przez kabel optyczny.Zdejmij kabel, zdejmij zewnętrzną i wewnętrzną obudowę, a także luźną rurkę kontraktu i zmyj smar wypełniający, pozostawiając 1,1 ~ 1,6 m włókna i stalowy rdzeń 30 ~ 50 mm.
• Zamocuj kartę dociskową kabla i kabel, wraz ze stalowym rdzeniem wzmacniającym kabel.Jeśli średnica kabla jest mniejsza niż 10 mm, najpierw przymocuj punkt mocowania kabla taśmą klejącą, aż średnica osiągnie 12 mm, a następnie zamocuj.
• Włóż włókno do tacy do topienia i łączenia, zamocuj rurkę termokurczliwą i rurkę topiącą do jednego z włókien łączących.Po stopieniu i podłączeniu światłowodu przesuń rurkę termokurczliwą i rurkę topliwą i zamocuj rdzeń wzmacniający ze stali nierdzewnej (lub kwarcu), upewnij się, że punkt połączenia znajduje się na środku rury obudowy.Podgrzej rurę, aby połączyć dwie.Włóż zabezpieczone złącze do tacy do układania włókien. (Na jednej tacy można położyć 12 rdzeni)
• Ułóż lewe włókno równomiernie na tacce topiącej i łączącej i przymocuj nawijane włókno nylonowymi opaskami.Używaj tac od dołu do góry.Po podłączeniu wszystkich włókien zakryj górną warstwę i napraw ją.
• Ustaw go i użyj przewodu uziemiającego zgodnie z planem projektu.
• Uszczelnienie opaski kablowej w pobliżu wlotu zamknięcia splotu i połączenia pierścieni kablowych taśmą uszczelniającą.I zamknąć nieużywane wloty zaślepkami, z odsłoniętymi wklęsłymi częściami zaślepki uszczelnionymi taśmami.Następnie włożyć wypustki uszczelniające w rowek uszczelniający po bokach płaszcza i nasmarować wklęsłą część wlotu korpusu pomiędzy dwiema częściami płaszcza.Następnie zamknij dwie części obudowy i dokręć ją śrubami ze stali nierdzewnej.Śruby należy mocno dokręcić z wyważoną siłą.
• Zgodnie z wymaganiami dotyczącymi układania, umieść i zamocuj narzędzie do zawieszania.
