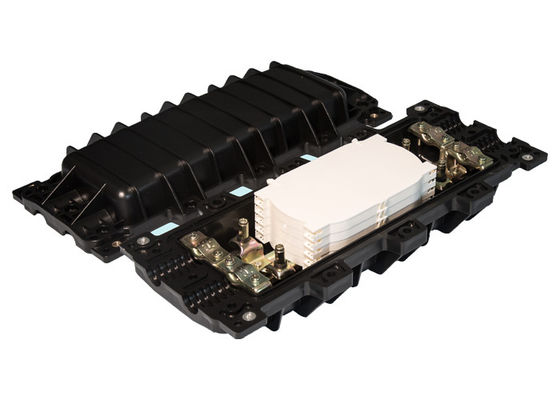

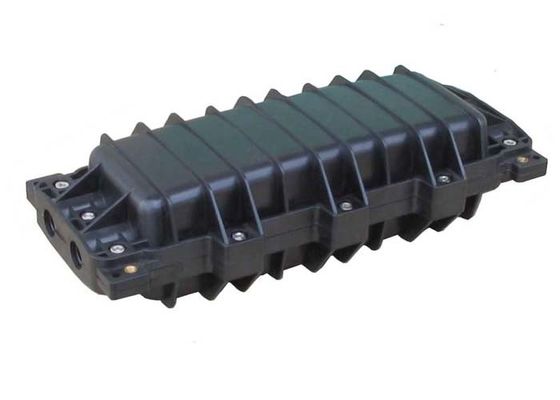

Zamknięcie splotu światłowodowego z rdzeniem kopułkowym GPJ 96, zamknięcie splotu światłowodowego

Czarny splot FOSC Zamknięcie światłowodowe GPJ 96 Zabezpieczenie napowietrzne z rdzeniem kopułkowym

Podanie:

Produkt może być stosowany w liniach prostych i odgałęźnych (jeden na dwa, jeden na trzy) połączeniach kabli światłowodowych o średnicy 22mm (φ), wszystkich typów i konstrukcji, układany nad głową, w rurociągu, studnia.W międzyczasie jest również stosowany do łączenia plastikowych kabli telefonicznych.

Cechy konstrukcyjne:

• Wszystkie indeksy nieruchomości są zgodne z krajową normą YD / T814-1996.
• Korpus obudowy jest wykonany z importowanych tworzyw konstrukcyjnych o wysokiej intensywności i uformowany z tworzywa sztucznego formy pod wysokim ciśnieniem.Ma kształt prostokąta HALF, z zaletami w postaci mniejszej wagi, dużej intensywności mechanicznej, odporności na korozję, odporności na uderzenia piorunów i długiej żywotności.
• Korpus obudowy i wejście kablowe są uszczelnione samoprzylepnym paskiem gumowym (niewulkanizowanym) i taśmą uszczelniającą.Niezawodne uszczelnienie.Można go ponownie otworzyć i łatwo utrzymać.
• unikalne rozmieszczenie 4 różnych pętli kablowych (φ12,5, 17, φ20, φ22,) pozwala użytkownikowi na wybór innej średnicy zewnętrznej w zależności od aktualnych warunków, co zwiększa niezawodność uszczelnionego wejścia kablowego.
• zachodząca na siebie taca do topienia włókien i oddzielna izolacja uziemiająca sprawiają, że rozmieszczenie rdzeni, zwiększając pojemność i uziemiając kabel, jest elastyczne, wygodne i bezpieczne.
• Zewnętrzny element metalowy i element mocujący są wykonane ze stali nierdzewnej, dzięki czemu mogą być wielokrotnie używane w różnych środowiskach.

Główne dane techniczne:

• Rozmiar zewnętrzny: (długość × szerokość × wysokość) 435 × 190 × 120
• waga: 2,5kg
• promień nawijania światłowodu: ≥40mm
• dodatkowa utrata tacki z włókna: ≤0,01 dB
• długość włókna pozostawionego na tacy: ≥1,6 m
• pojemność włókien: pojedyncze: 96 rdzeni, w kształcie taśmy: 192 rdzenie
• temperatura pracy: - 40 ° C⁰C ～ + 70⁰do
• wytrzymałość na ściskanie boczne: ≥ 2000 N / 10 cm
• odporność na wstrząsy: ≥20 Nm

Operacje:

• wybierz pętlę kablową o odpowiedniej średnicy zewnętrznej i przepuść ją przez kabel optyczny.Oderwij kabel, zdejmij zewnętrzną i wewnętrzną obudowę, a także luźną rurkę kontraktu i zmyj smar wypełniający, pozostawiając 1,1 ～ 1,6 m włókna i stalowy rdzeń 30 ～ 50 mm.
• zamocuj kartę dociskową kabla i kabel, wraz ze stalowym rdzeniem wzmacniającym kabel.Jeśli średnica kabla jest mniejsza niż 10 mm, najpierw przymocuj punkt mocowania kabla taśmą klejącą, aż średnica osiągnie 12 mm, a następnie zamocuj.
• wprowadzić włókno do tacki do topienia i łączenia, zamocować rurkę termokurczliwą i rurkę topliwą do jednego z włókien łączących.Po stopieniu i podłączeniu światłowodu przesuń rurkę termokurczliwą i rurkę topliwą i zamocuj rdzeń wzmacniający ze stali nierdzewnej (lub kwarcu), upewnij się, że punkt połączenia znajduje się na środku rury obudowy.Podgrzej rurę, aby połączyć dwie.Włóż zabezpieczone złącze do tacy do układania włókien. (Na jednej tacy można położyć 12 rdzeni)
• ułóż lewe włókno równomiernie w tacy do topienia i łączenia i przymocuj nawijane włókno nylonowymi opaskami.Używaj tac od dołu do góry.Po podłączeniu wszystkich włókien zakryj górną warstwę i napraw ją.
• umieść go i użyj przewodu uziemiającego zgodnie z planem projektu.
• uszczelnienie uchwytu kabla w pobliżu wlotu mufy i połączenia pierścieni kablowych taśmą uszczelniającą.I zamknąć nieużywane wloty zaślepkami, z odsłoniętymi wklęsłymi częściami zaślepki uszczelnionymi taśmami.Następnie włożyć wypustki uszczelniające w rowek uszczelniający po bokach płaszcza i nasmarować wklęsłą część wlotu korpusu pomiędzy dwiema częściami płaszcza.Następnie zamknij dwie części obudowy i dokręć ją śrubami ze stali nierdzewnej.Śruby należy mocno dokręcić z wyważoną siłą.
• zgodnie z wymaganiami dotyczącymi układania, ustaw i zamocuj zawieszane narzędzie.
