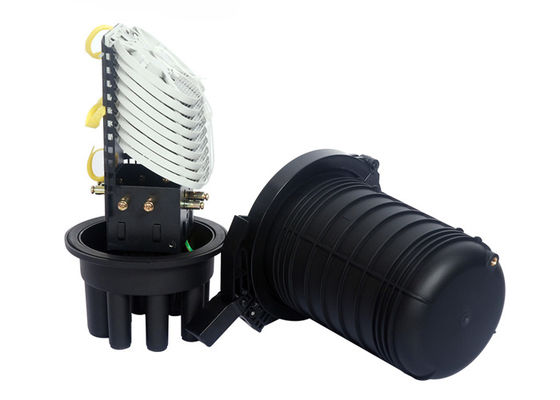

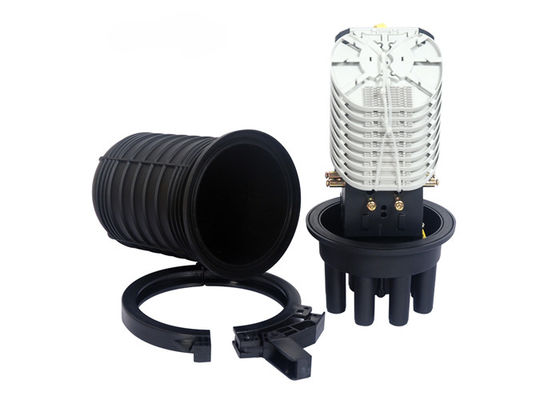

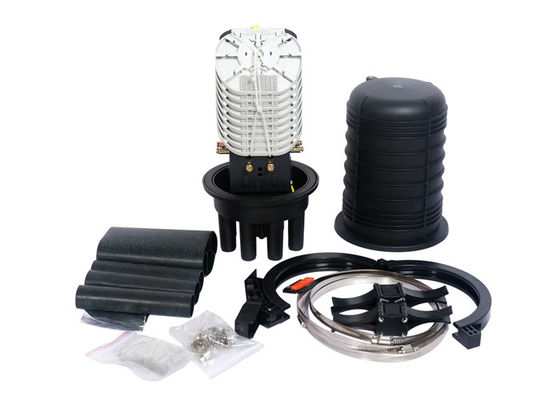

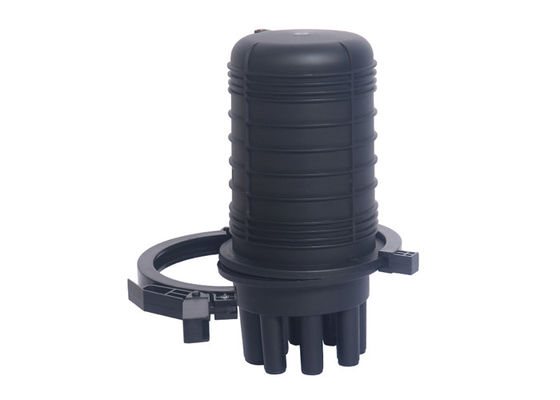

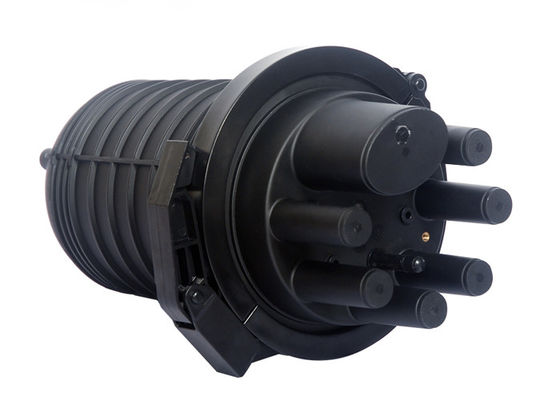

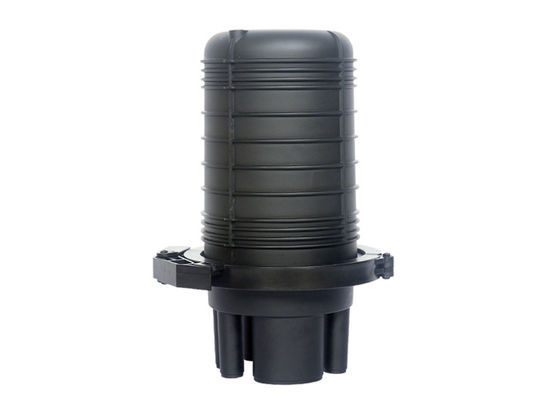

Zewnętrzny materiał PE 144 rdzeniowy MINI wodoodporne zamknięcie światłowodowe

144-rdzeniowa obudowa światłowodowa Zamknięcie kopułkowe Zewnętrzne MINI Wodoodporne IP68

1. Podanie

Typ serii zamknięć kopułkowych, używanych do bezpośredniego połączenia podczas procesu transmisji światłowodu i zapewniających ochronę połączenia, z 6 małymi okrągłymi otworami kablowymi i 1 dużym otworem kablowym;zgrzewanie z osłoną termokurczliwą;może być stosowany do instalacji napowietrznych, słupowych, ściennych i podziemnych.Dzięki dobrej skuteczności uszczelnienia, prosta instalacja i szeroki zakres zastosowań są najlepszym wyborem dla połączenia światłowodowego.

2. Produkt Funkcja

* Wszystkie wskaźniki funkcjonalne są zgodne z krajową normą YD 814.1-2004 dla skrzynki rozdzielczej.

* Cztery wejścia i cztery wyjścia kabli;jest 1 duży i 10 małych okrągłych otworów, które mogą wchodzić i wychodzić z kabli optycznych Φ7 ~ Φ12.

* Zewnętrzny korpus skrzynki wykonany jest z wytrzymałych tworzyw konstrukcyjnych, ma cechy lekkości, wysokiej wytrzymałości mechanicznej, przeciwdziałania starzeniu, silnej odporności na korozję, odporności na wyładowania atmosferyczne i długiej żywotności.

* Układana w stosy taca połączeniowa i niezależne urządzenie uziemiające izolację sprawiają, że konfiguracja rdzenia światłowodu, rozszerzenie i uziemienie kabla są elastyczne, wygodne i bezpieczne.

* Kaseta spawów wyposażona jest w szczeliny do łączenia i uchwyt do splittera PLC, który można skonfigurować w dowolnym momencie w zależności od potrzeb bezpośredniego lub rozbieżnego połączenia.

3. Indeks techniczny

* Promień krzywizny włókna: ≥40 mm

* Dodatkowa utrata dysku optycznego: ≤ 0,01 dB

* Zakres temperatur: - 40 ° C ~ + 70 ° C

* Anty nacisk boczny: ≥ 2000 N / 10 cm

* Odporność na wstrząsy: ≥20 Nm

* Poziom ochrony: IP65

SPECYFIKACJA PRODUKTU

INSTALACJA PROCES

1. Kabel instalacja

① Otwórz otwór: W razie potrzeby przetnij otwory wejściowe.

② Oczyścić osłonę kabla szmatką (około 1,8 metra)

③ Wsuń kabel do puszki przez otwór.

2. Kabel przygotowanie

① Zdjąć izolację kabla, wyczyścić opiłowanie, odciąć rdzeń wzmocniony kablem w odległości 75 mm od pocięty płaszcz;

② Jeśli zainstalowany jest kabel ekranowany, pozostaw warstwę ekranującą o wymiarach około 25 mm x 25 mm w kierunek osiowy przy pierścieniowym wycięciu kabla i zacisnąć ekranowany kabel;

③ Odetnij luźną rurkę na 35 mm od pierścieniowego odcinka kabla optycznego, usuń olej z wiązka światłowodów, załóż rurkę ochronną Bare Fiber.

④ Dopasować odcinek kabla i koniec otworu w podstawie, włożyć wzmocniony rdzeń do otworu mocującego, ścisnąć nakrętką i odetnij nadmiar;

⑤ Jeśli do podłączenia 2 kabli używany jest przewód ekranujący, kable powinny być sparowane ze sobą zgodnie z zamówienie outlet.

3. Owalny otwór opieczętowanie

① Wytrzyj eliptyczną powierzchnię i osłonę kabla czystym kawałkiem papieru lub szmatki na odległość 100 mm od krawędzi otworu;

② Wytrzyj powierzchnię eliptyczną i osłonę kabla papierem ściernym, wyczyść je szmatką;

③ Założyć eliptyczną rurkę termokurczliwą i oznaczyć kabel optyczny na końcu rurki;

④ zrobić 2-gie oznaczenie na kablu w odległości 5 mm od 1-szego znacznika;

⑤ Owinąć kabel ciepłym papierem aluminiowym od 2. znaku;

⑥ Przy montażu drugiego przewodu rurkę termokurczliwą należy przydzielić zgodnie z rozmiarem przewodu, włożyć kartę odgałęzienia (uwaga: wszystkie karty odgałęzień powinny być całkowicie wsunięte w rurkę termokurczliwą)

⑦ Podgrzać rurkę termokurczliwą palnikiem tak, aby obkurczyła się na całym uchwycie i przewodzie, a następnie podgrzać opaski po obu stronach, aż klej wypłynie z obu przewodów.

4. Instalacja kabla światłowodowego

① Każda kaseta na spawy może pomieścić maksymalnie 16 włókien i może pomieścić do 2 rurek ochronnych Bare Fiber po każdej stronie kasety, oznaczając każdą rurkę w odległości 15 mm od krawędzi kasety na spawy;

② Ostrożnie odciąć dodatkową rurkę ochronną w miejscu zaznaczenia i przymocować rurkę do tacy paskiem.

5. Podłączanie i przechowywanie światłowodów

① Podłączyć odpowiednie włókna według potrzeb;

② Zatrzasnąć złącze światłowodowe w szczelinie kasety na spawy, pozostałe włókno zwinąć w kasecie;

③ Sprawdź, czy wszystkie włókna są nienaruszone, a następnie przykryj przezroczystą pokrywę i przymocuj ją do tacy na spawy.

6. Instalacja skrzynki

Umieść pokrywę pudełka na podstawie pudełka.Upewnij się, że eliptyczny otwór w podstawie pudełka jest wyrównany ze strzałką zaznaczoną na pokrywie pudełka.Użyj pierścienia zabezpieczającego, aby zablokować razem pokrywę pudełka i podstawę pudełka.
